- 產品名稱：電子線束-排線
- 所屬類別：電子線束加工
產品概述：
家電線束加工就找專業的上海線束加工生產廠家上海二祥電子，本公司專業致力于各種線束研發及制造，已擁有超過20余年的專業經驗,歡迎直接與我們聯系。
電子線束主要經營：汽車電子線束,2p電子線束,pvc電子線束,ul電子線束,導線電子線束,電動車電子線束,電器電子線束,電子線電子線束。
二祥電子線束加工產品具有高柔性、耐磨、耐折、耐油、耐彎曲、抗拉、抗扭、抗干擾、抗老化等一系列獨有的特性。
本公司專業從事各國安規認證的線束加工，主要涵蓋：伺服線束，電子線束加工,工業線束加工，光優線束加工特殊線材,醫療設備線束加工、通訊網絡線束加工、照明線束加工、家電類線束加工，以及電器配線,開關線材,汽車線束,顯示器配線,非標電子線,多芯線,排線,硅膠線,AC電源線,DC電源線,USB電源線的線束加工。
在上海選線束加工就來上海二祥電子，可按客戶要求定制，交貨及時快速,來圖來樣迅速啟動生產,多次產品質量檢驗,保證加工質量，價格優惠。

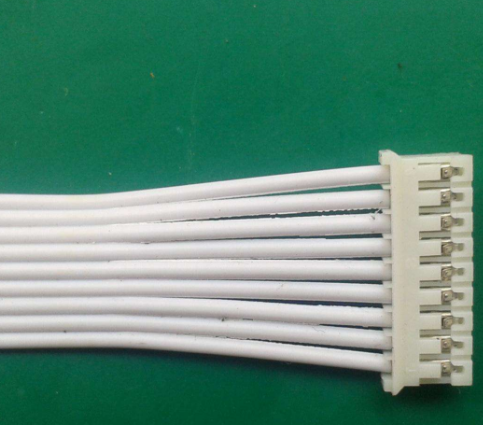

電子線束加工排線產品圖片：
電子線束加工外觀要求標準：
1， 線束表面應光滑、外皮均勻、無氣孔、裂紋、壓痕、凹凸、破損、花斑、污濁等。
2， 線束與端子壓接牢固、無松脫。若與端子進行焊接，應焊接牢固，無散芯。
3， 電線字體清晰，擦拭不掉色。
電子線束加工長度要求標準：
線束長度應符合圖紙。
電子線束加工護套要求標準：
護套應緊密擠包在絞合的絕緣線芯或內護套上，且應容易剝離而不損傷絕緣體或內護套。護套表面應平整，色澤均勻。
護套厚度的平均值應不小于規定的標稱值，其最薄點的厚度應不小于標稱值的85%(0.1mm)。 厚度測量結果應按GB1.1附錄C(補充件)修約到小數一位。
電子線束加工壓接強度要求標準：
壓接部分應能經受得住正常使用時可能出現的機械應力。是否合格，可能過如下抗拉強度試驗檢查。 施加表1、表2規定的拉力1min，施力時，不應使用爆發力。此拉力亦可通過抗拉試驗機來施加，試驗機頭部的移動速度應為25㎜(1.0in)/ min至50㎜(2.0in)/ min之間，應無脫落、無斷裂現象。
電子線束加工絕緣電阻要求標準：
電線的絕緣電阻應在經受表3規定試驗。絕緣電阻不得小于20M歐姆。
電子線束加工導線的抗電強度要求標準：
電壓依次施加在每一導線對連接在一起的所有其它導體之間，然后電壓再施加在所有連接在一起的 導體和護套之間：
a) 弱電線束：1500V交流電壓，持續1min;
b) 強電線束：2000V交流電壓，持續1min;
c) 護套：3750V交流電壓，持續1min;
施加如上電壓，不會出現擊穿插或閃絡現象。
電子線束加工線束上的塑料連接端子要求標準：
3.8.1 端子表面應具有良好的外觀、不得有劃痕、毛刺、明顯的變形及電鍍不良等現象。
3.8.2 鉚接處不得有損傷、松動或脫落現象。
3.8.3 塑料端子應通過4.7試驗。
電子線束加工導線面積要求標準：
優選橫截面積應為0.5?、0.75?、1.0?、1.5?、2.5?、4.0?和6.0?, 或?yàn)橄鄳?yīng)的AWG線規。
